一、概述

《中晟采矿软件》为本公司基于AutoCAD二次自主研发，主要为采矿设计人员提供简便、易懂的CAD画图工具，设计人员只需输入数据即可自动成图、快速标点等。该程序缩短了绘图操作时间，提高工作效率。本程序主要包括 断面（矩形、圆形、梯形、拱形、三心拱等） 车场（甩车场和交叉点）以及一些 在CAD中、坐标点网格的选取和表格的制作。让采矿设计CAD制图更快速、高效、便捷。

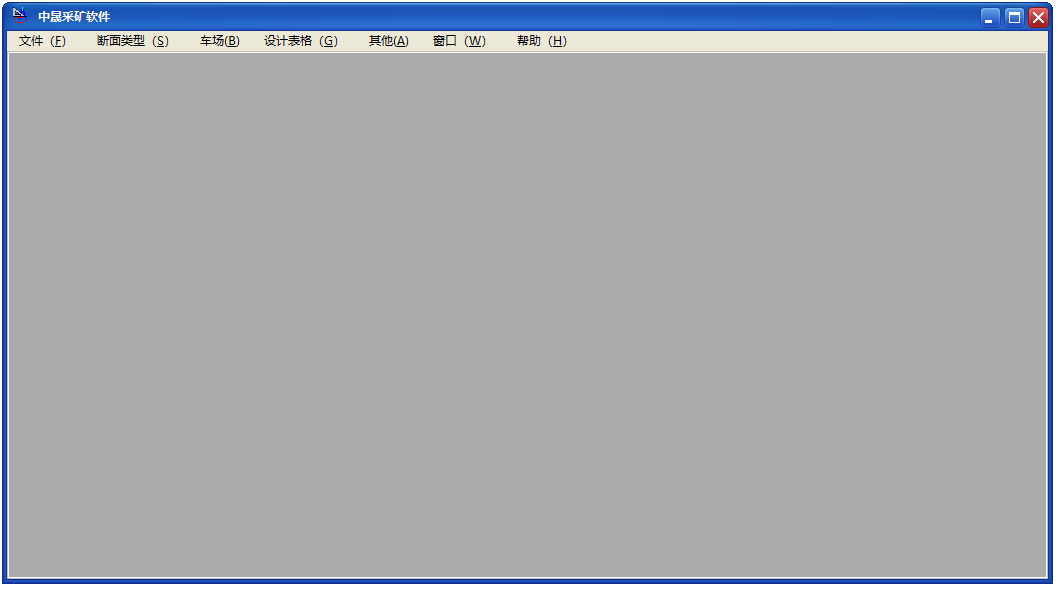

二、主界面

程序主菜单为“ 文件” “断面类型” “ 车场” “ 设计表格” “ 其他” “ 窗口” “ 帮助”

如图

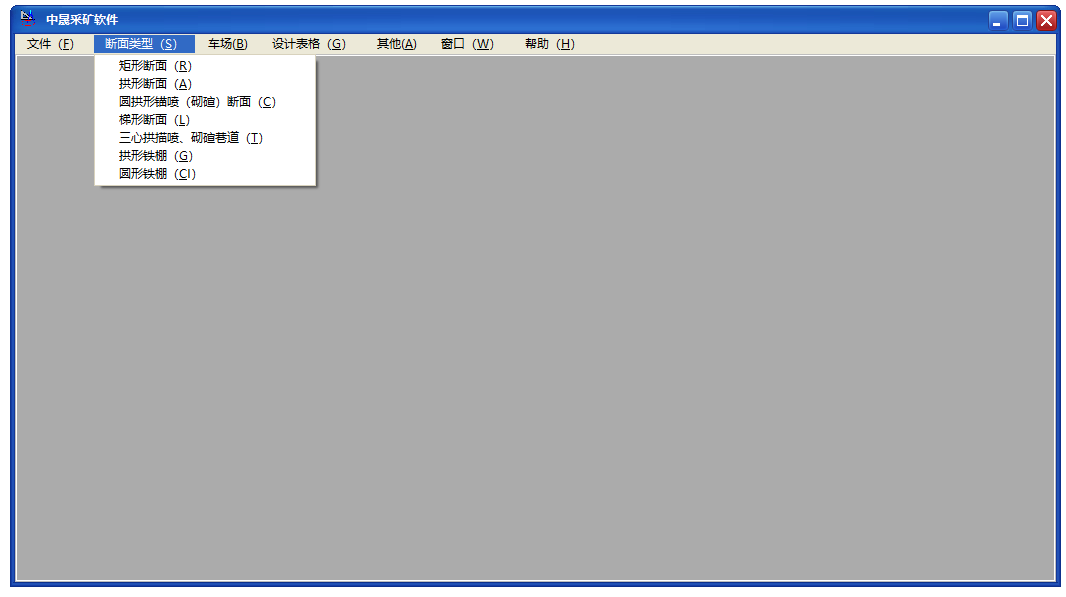

三、断面类型

断面为地下开采的巷道的断面。根据围岩的强度、状态以及巷道的类型分为 矩形断面、 拱形断面、 梯形断面、 圆拱形断面、 圆形断面、 三心拱形断面、 砌碹断面及 铁棚支护断面等。

如图

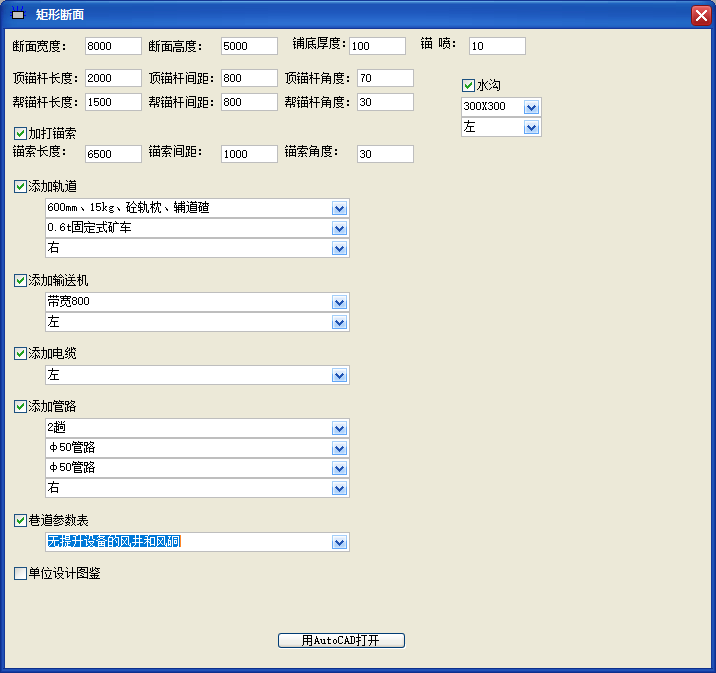

（1）矩形断面

在此对话框内分为“断面宽度”、“断面高度”、“顶锚杆长度”、“顶锚杆间距”、“顶锚杆角度”、“帮锚杆长度”、”铺底厚度”、”锚喷”、“帮锚杆间距”及“帮锚杆角度”主要选项。所填数据长度单位为毫米，角度单位为度；其中顶锚杆（帮锚杆）角度为锚杆方向和水平方向的夹角；所输入的数字均为断面的净尺寸。
   下面的“加打锚索”、“添加轨道”、“添加输送机”、“添加电缆”、“添加管路”、“巷道参数表”及“单位设计图鉴”为可选项，可按需要选择。
   “加打锚索”选项，根据大多数巷道的要求，为三根锚索，其长度和角度单位同上；

“水沟”选项，根据类型（300、400、500、600）和位置（左、右）的选项，按需要选择
   “添加轨道”选项，有三个选项：“轨道类型”“矿车类型”“放于巷道位置”均可根据设计要求在下拉菜单中选择；
   “添加输送机”选项，有两个选项：“输送机型号”“放于巷道位置”亦均可根据设计要求在下拉菜单中选择。注意，轨道和输送机不能放于巷道同侧，如果放于同侧，则程序会给以提示；
   “添加电缆”选项，可以选择电缆置于巷道哪一侧；
   “添加管路”选项，有4个选项，按设计要求可以选择添加管路的趟数、管路的管径及放于巷道的位置；
   “巷道参数表”选项，添加巷道参数表，通过选择巷道类型，而自动计算，并在图中以表格形式给出；
   “单位设计图鉴”选项，其中各个选项如果不填，则以空表形式输出。

如图

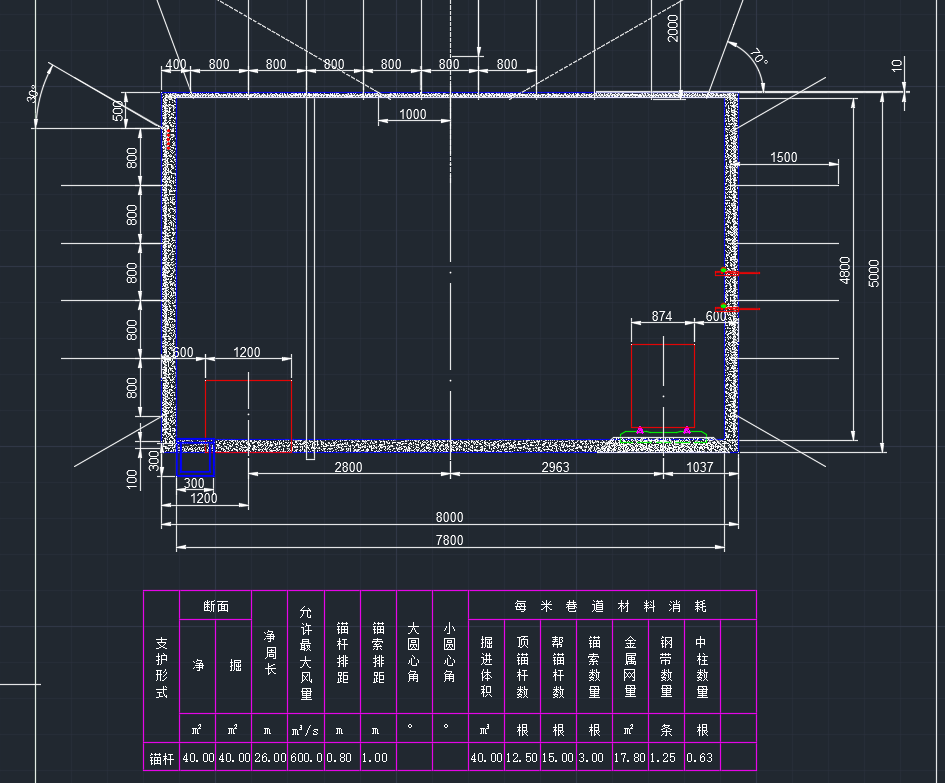

数值输入完毕点击用AutoCAD打开 如图

其中左侧的红色矩形为皮带的断面 右侧的为矿车的断面 下面的表格为巷道的参数

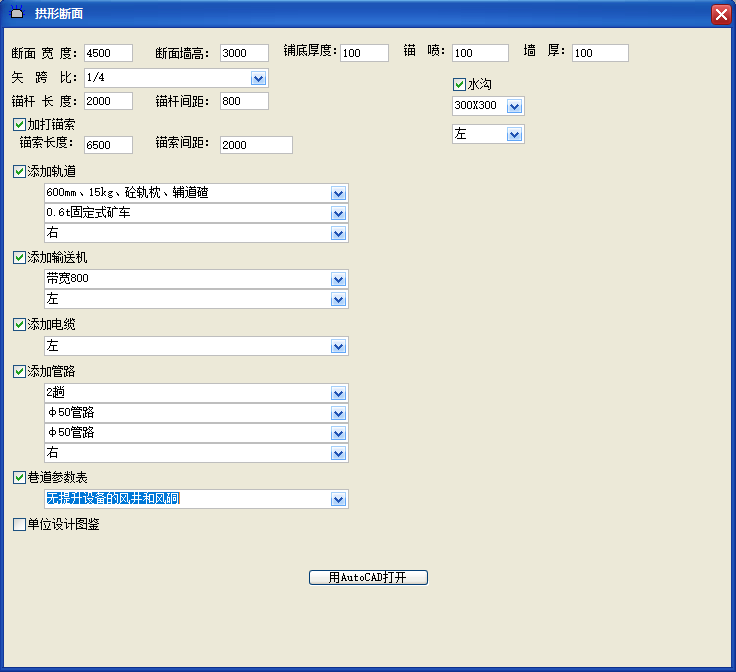

（2）拱形断面

拱形断面为近年来在回采巷道中应用较广的断面类型，其参数意义同矩形断面。其中矢跨比为拱形的高度与跨度（断面的宽度）的比值。

在此对话框内分为“断面宽度”、“断面墙高”、“矢跨比”、“锚杆长度”、“锚杆间距””铺底”、”锚喷”、”墙厚”主要选项。所填数据长度单位为毫米；所输入的数字均为断面的净尺寸。
   下面的”水沟”、“加打锚索”、“添加轨道”、“添加输送机”、“添加电缆”、“添加管路”、“巷道参数表”及“单位设计图鉴”为可选项，可按需要选择。

“水沟”选项，根据类型（300、400、500、600）和位置（左、右）的选项，按需要选择
   “加打锚索”选项，根据大多数巷道的要求，为三根锚索，其长度和角度单位同上；
   “添加轨道”选项，有三个选项：“轨道类型”“矿车类型”“放于巷道位置”均（jun1）可根据设计要求在下拉菜单中选择；
   “添加输送机”选项，有两个选项：“输送机型号”“放于巷道位置”亦均可根据设计要求在下拉菜单中选择。注意，轨道和输送机不能放于巷道同侧，如果放于同侧，则程序会给以提示；
   “添加电缆”选项，可以选择电缆置于巷道哪一侧；
   “添加管路”选项，有4个选项，按设计要求可以选择添加管路的趟数、管路的管径及放于巷道的位置；
   “巷道参数表”选项，添加巷道参数表，通过选择巷道类型，而自动计算，并在图中以表格形式给出；
   “单位设计图鉴”选项，其中各个选项如果不填，则以空表形式输出。

如图

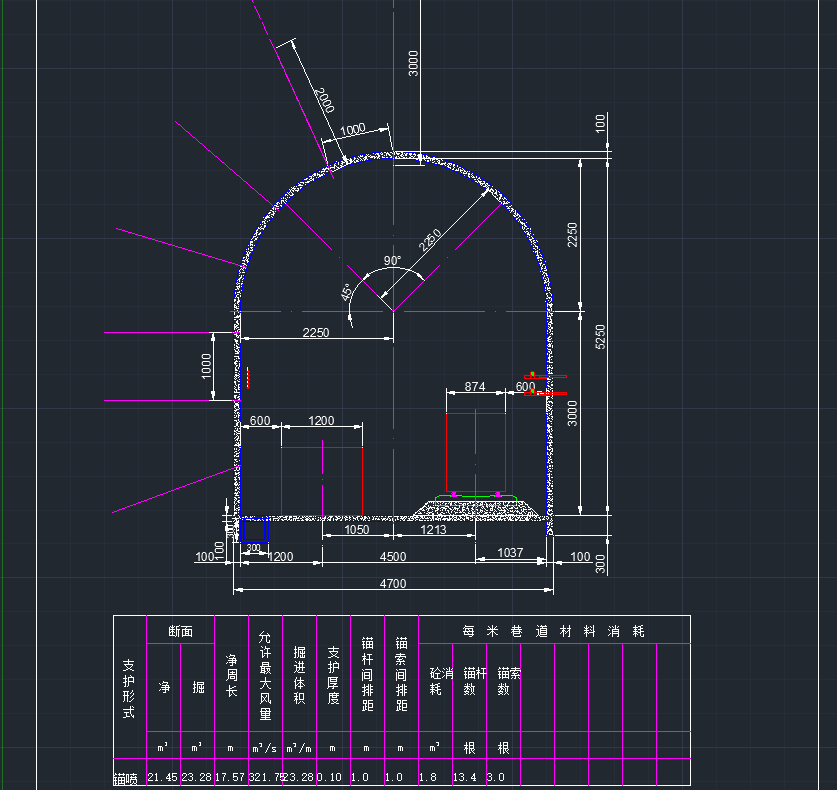

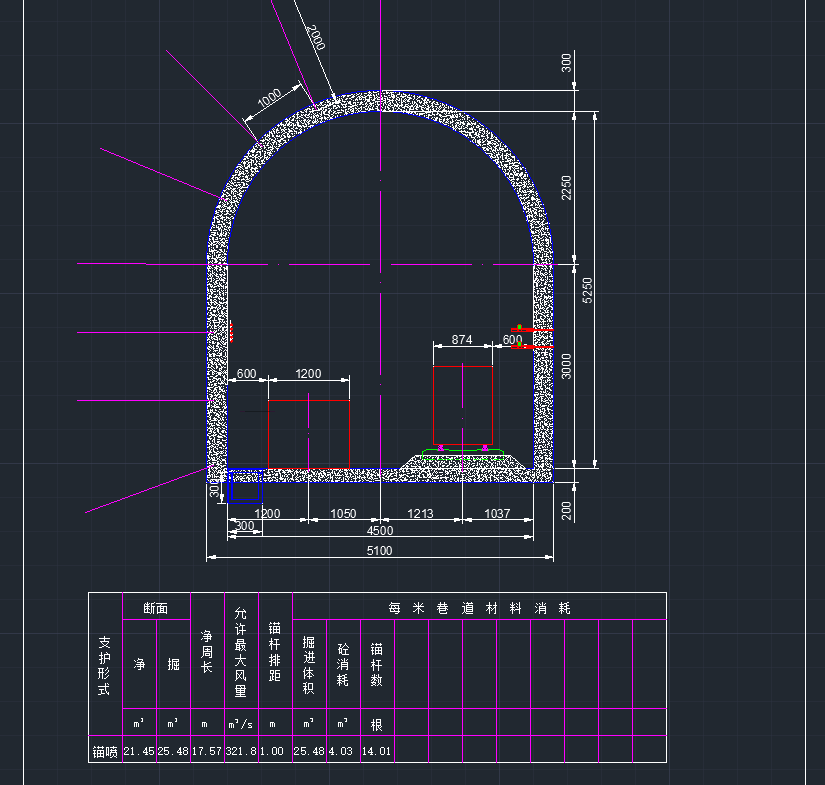

数值输入完毕点击用AutoCAD打开 如图

其中左侧的红色矩形为皮带的断面 右侧的为矿车的断面 下面的表格为巷道的参数

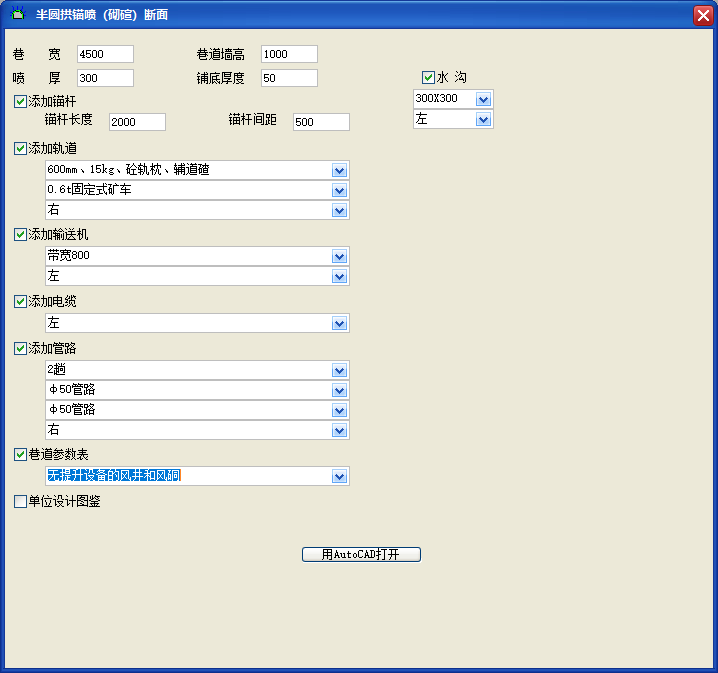

（3）圆拱形（砌碹）断面

圆拱形（砌碹）断面一般为开拓和准备巷道的主选断面，服务年限较长。

在此对话框内分为“巷宽”、“巷道墙高”、“喷厚”、“铺底厚度”主要选项。所填数据长度单位为毫米；所输入的数字均为断面的净尺寸。
   下面的”水沟”、“添加锚杆”、“添加轨道”、“添加输送机”、“添加电缆”、“添加管路”、“巷道参数表”及“单位设计图鉴”为可选项，可按需要选择。

“水沟”选项，根据类型（300、400、500、600）和位置（左、右）的选项，按需要选择
   “添加锚杆”选项，根据大多数巷道的要求，为三根锚杆，其长度和角度单位同上；
   “添加轨道”选项，有三个选项：“轨道类型”“矿车类型”“放于巷道位置”均可根据设计要求在下拉菜单中选择；
   “添加输送机”选项，有两个选项：“输送机型号”“放于巷道位置”亦均可根据设计要求在下拉菜单中选择。注意，轨道和输送机不能放于巷道同侧，如果放于同侧，则程序会给以提示；
   “添加电缆”选项，可以选择电缆置于巷道哪一侧；
   “添加管路”选项，有4个选项，按设计要求可以选择添加管路的趟数、管路的管径及放于巷道的位置；
   “巷道参数表”选项，添加巷道参数表，通过选择巷道类型，而自动计算，并在图中以表格形式给出；
   “单位设计图鉴”选项，其中各个选项如果不填，则以空表形式输出。

如图

数值输入完毕点击用AutoCAD打开 如图

其中左侧的红色矩形为皮带的断面 右侧的为矿车的断面 下面的表格为巷道的参数

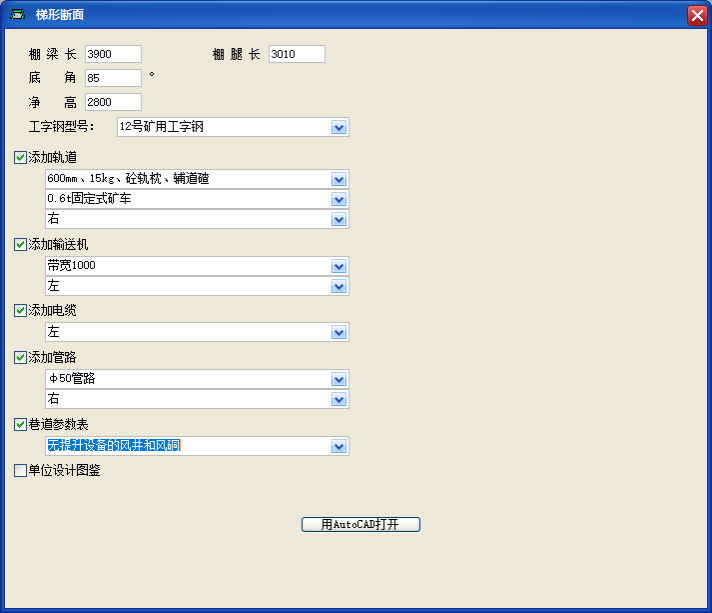

（4）梯形断面

梯形断面一般为顶底板条件不好的回采巷道支护类型，其支护方式同其它不同。一般需架设梯形铁棚。

   “棚梁长”选项，为架设梯形棚的棚梁长度，单位为毫米；
   “棚腿长”选项，为架设梯形棚的棚腿长度，单位为毫米；
   “底角”选项，为棚腿和水平面的夹角，单位为度；
   “工字钢型号”选项，棚梁、棚腿一般为12号矿用工字钢。

如图

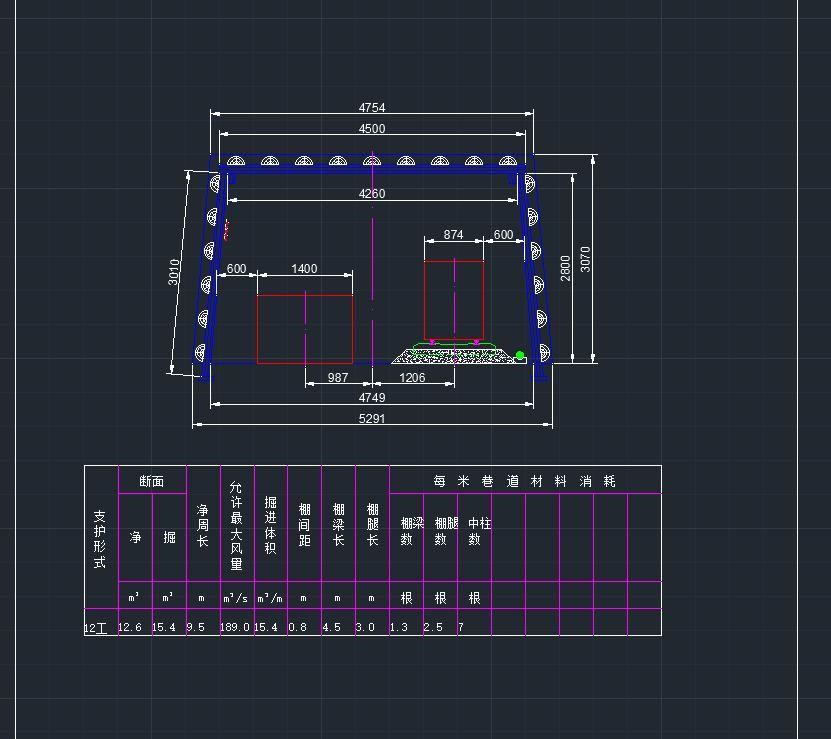

数值输入完毕点击用AutoCAD打开 如图

其中左侧的红色矩形为皮带的断面 右侧的为矿车的断面 下面的表格为巷道的参数

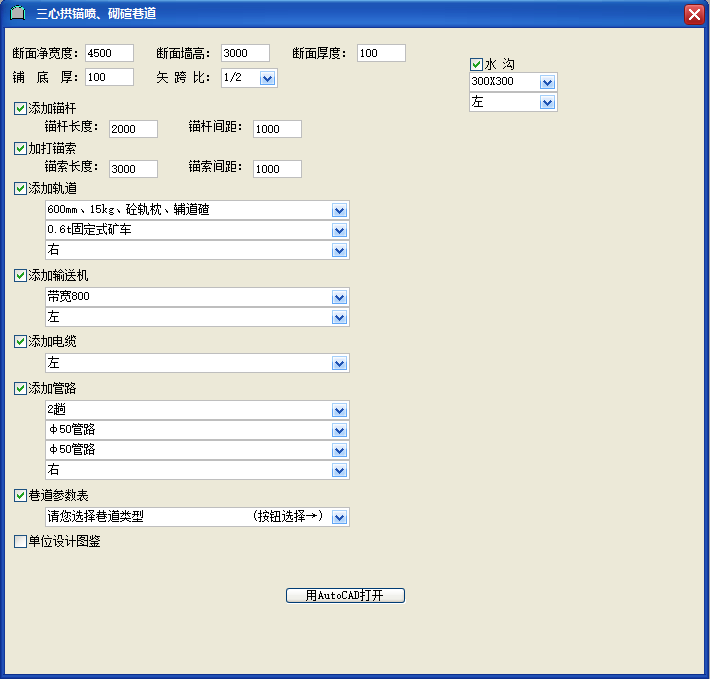

（5）三心拱锚喷、砌碹巷道

三心拱锚喷、砌碹巷道多用于断面较大车车场、开拓巷道。其中参数同前

如图

数值输入完毕点击用AutoCAD打开 如图

其中左侧的红色矩形为皮带的断面 右侧的为矿车的断面 下面的表格为巷道的参数

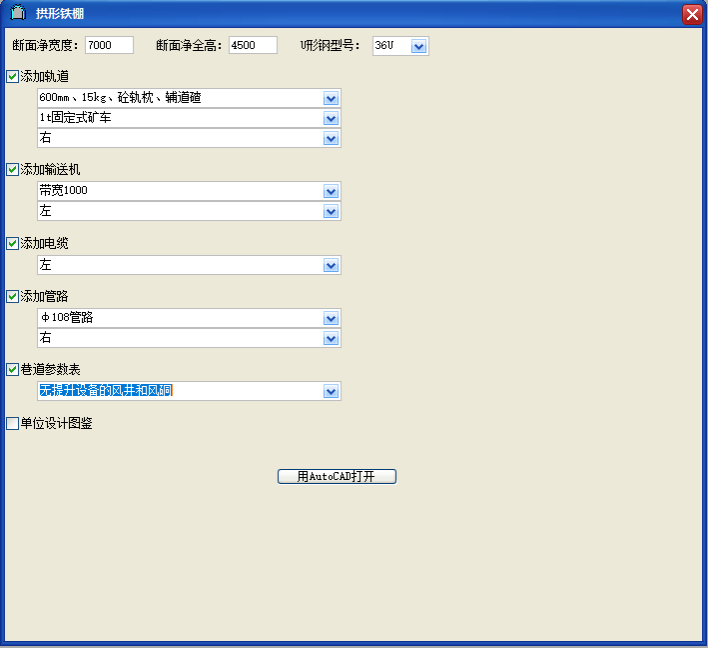

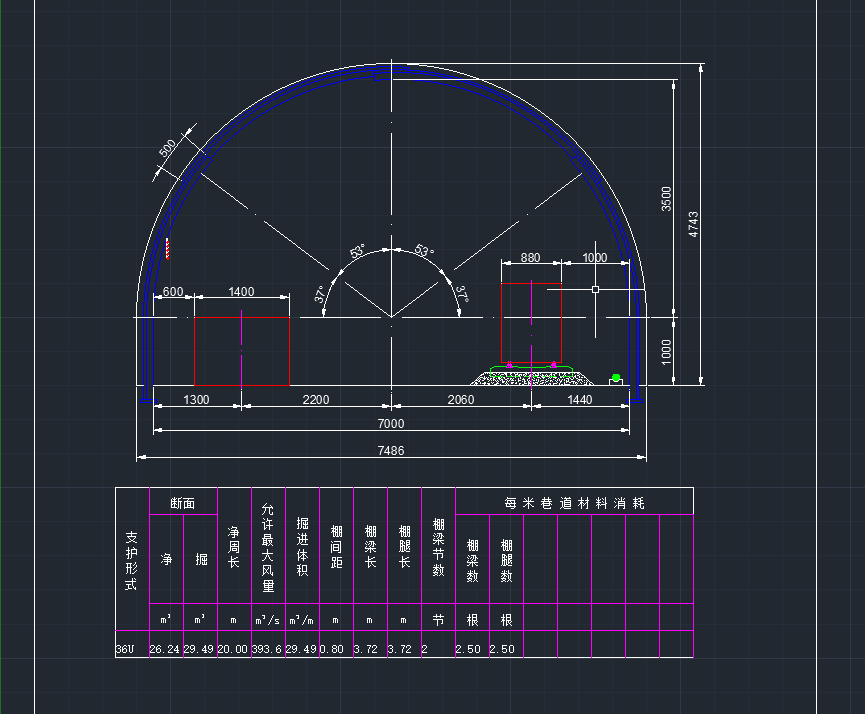

（6）拱形铁棚

拱形铁棚一般用于断面较大、顶板条件不好的回采巷道。其中参数同前

如图

数值输入完毕点击用AutoCAD打开 如图

其中左侧的红色矩形为皮带的断面 右侧的为矿车的断面 下面的表格为巷道的参数

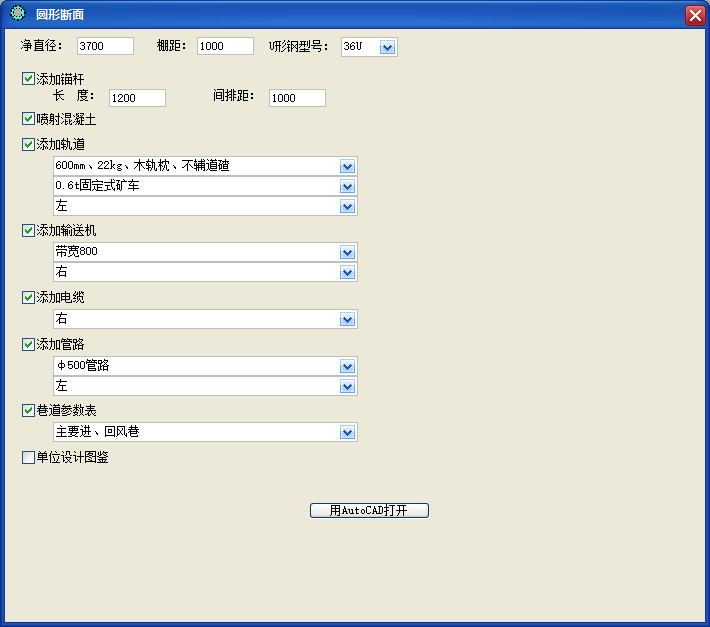

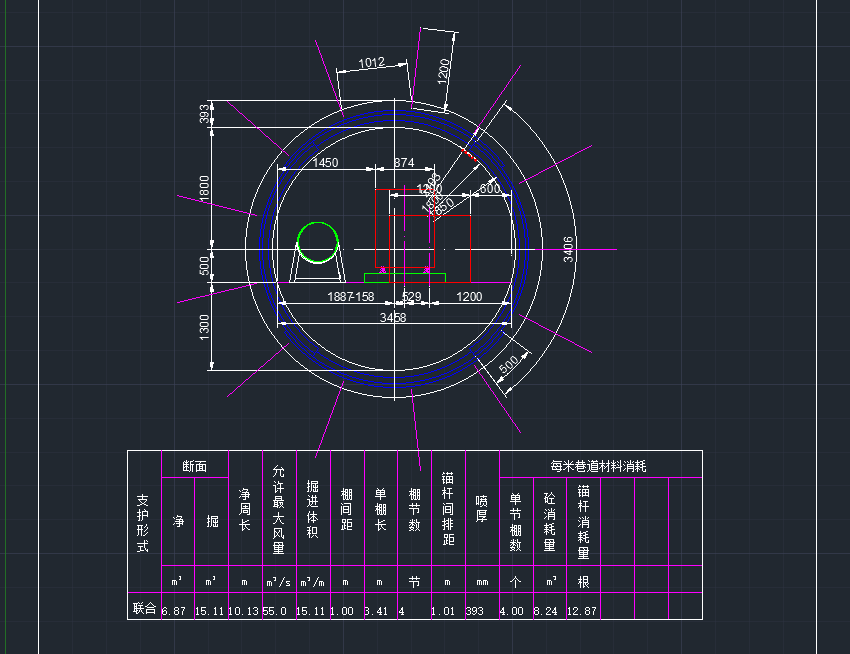

（7）圆形铁棚

圆形巷道为软岩条件下巷道的主要类型。一般需要多层支护：锚网+U形钢圆棚+砼
   “净直径”为圆形断面的净直径，单位为mm；
   “棚距”为棚的距离，单位为mm；
   “U型钢型号”分为三种25、29、36。
   可选选项同上，其中“喷射混凝土”为可选选项。

如图

数值输入完毕点击用AutoCAD打开 如图

四、车场

车场以交岔点为主，交岔点的设计主要以轨道为主

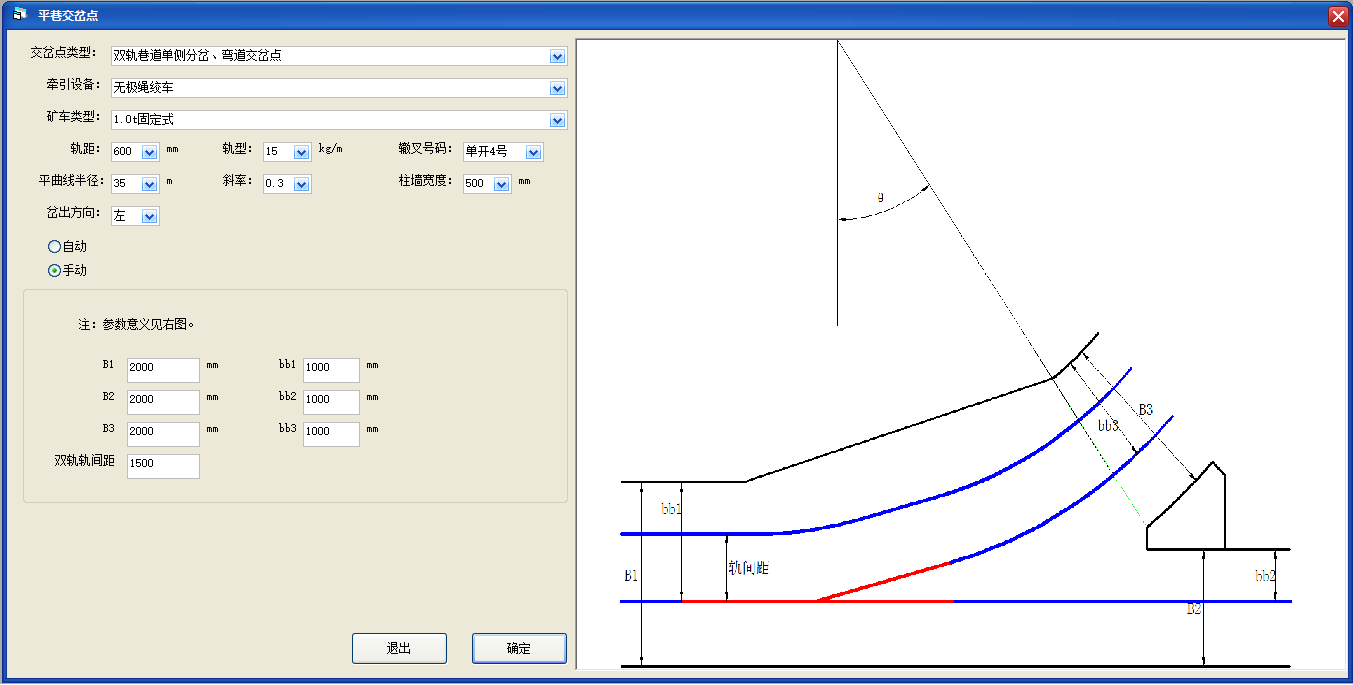

（1）平巷交叉点

平巷交岔点为两条水平巷道相交地点的轨道连接方式。

   “交岔点类型”选项，有7个选项。通过所设计交岔点的功能、通过能力和要求选择；
   “牵引设备”选项，有6个选项。通过矿井及采区所用的牵引设备选择；
   “矿车类型”选项，有5个选项，通过矿井及采区所用的矿车类型选择；
   “轨距”选项，有2个选项，通过矿井所用的轨距选择；
   “轨型”选项，有1个选项，通过矿井所用的轨型选择；
   “辙叉号码”选项，有2个选项，通过矿车的类型、牵引设备及要求选择；
   “平曲线半径”选项，有2个选项，通过矿车的类型、牵引设备及要求选择；
   “斜率”选项，有5个选项，通过矿车的类型、牵引设备及要求选择；
   “柱墙宽度”选项，有4个选项，通过围岩的强度及要求选择；
   “岔出方向”选项，有2个选项，通过使用的要求选择；
   “自动”选项，通过以上的条件进行自动生成图形；
   “手动”选项，通过手动输入巷道的宽度、轨道距巷道帮的距离而生成的图形。

如图

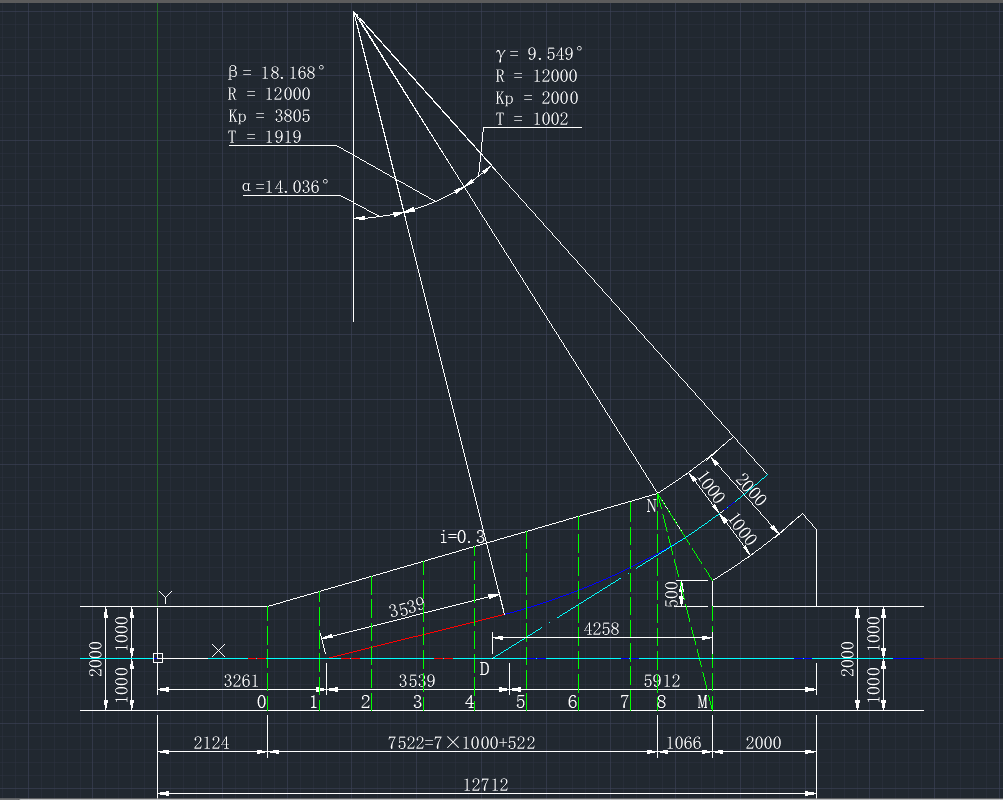

数值输入完毕点击“确定”按钮，打开Autocad  如图

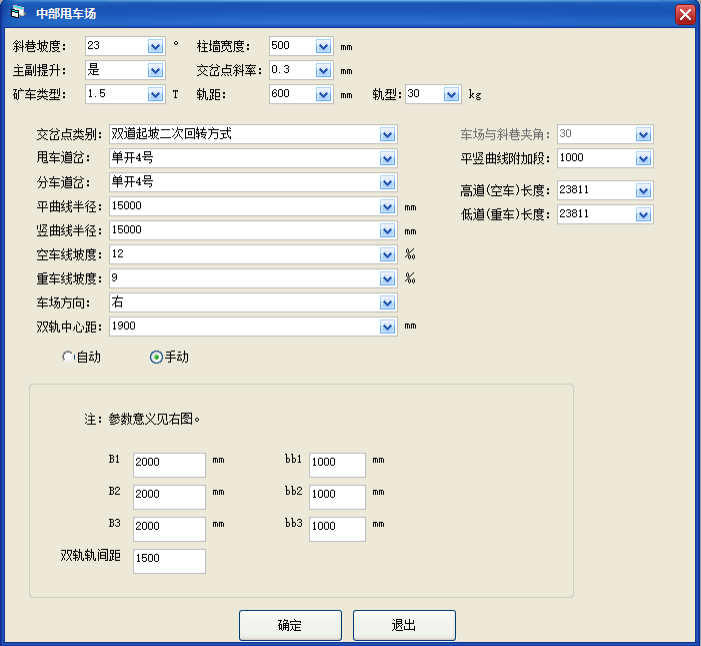

（2）中部甩车场

中部甩车场为一条斜巷和一条平巷相交的轨道连接方式。

   “斜巷坡度”选项，斜巷的坡度，单位为度；
   “柱墙宽度”选项，柱墙宽度为斜巷和平巷相交处的三角地方抹平的宽度，单位为mm；
   “主副提升”选项，是主提升，填“是”，不是主提升，填“否”。主提升和辅助提升的轨间距不同；
   “交岔点斜率”选项，交岔点斜率为交岔点差值（大断面减去小断面）和交岔长度的比值；
   “矿车类型”选项，矿车类型前面的数字代表矿车的载重，后面代表矿车的形式；在程序中主要以其宽度做为设计依据，如双轨间的距离；
   “轨距”选项，轨道间距，单位mm；
   “轨型”选项，钢轨的型号。根据所选的矿车类型，对应的轨型选项的可选项也不同；
   “交岔点的类别”选项，可选项有“单道起坡一次回转方式”“单道起坡二次回转方式”“双道起坡一次回转方式”“双道起坡二次回转方式”。后面的选项，根据选择交岔点类别的不同而不同；
   “甩车道岔”选项，从斜巷到平巷的道岔；
   “分车道岔”选项，交岔点类别选双道起坡时才为激活状态；
   “平曲线半径”选项，甩车后在平面方向的轨道曲率半径，交岔点类别选二次回转时才为激活状态；
   “竖曲线半径”选项，甩车后在垂直方向的轨道曲率半径；
   “空车线坡度”选项，空车线坡度在交岔点类别选双道起坡时才可激活，其单位为千分之一；
   “重车线坡度”选项，重车线坡度在交岔点类别选双道起坡时才可激活，其单位为千分之一；
   “双轨中心距”选项，双轨中心距在交岔点类别选单道起坡时才可激活，其单位为mm；
   “车场与斜巷夹角”选项，此选项为程序自动计算；
   “平竖曲线附加段”选项，平曲线到竖曲线的过渡线；
   “高道（空车）长度”选项，空车线长度；
   “低道（重车）长度”选项，重车线长度。

如图

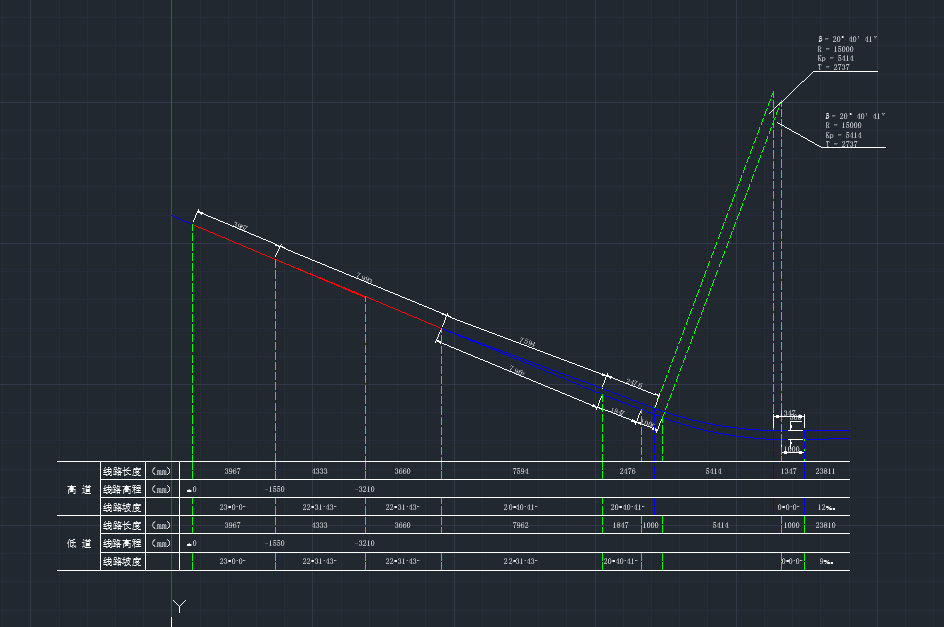

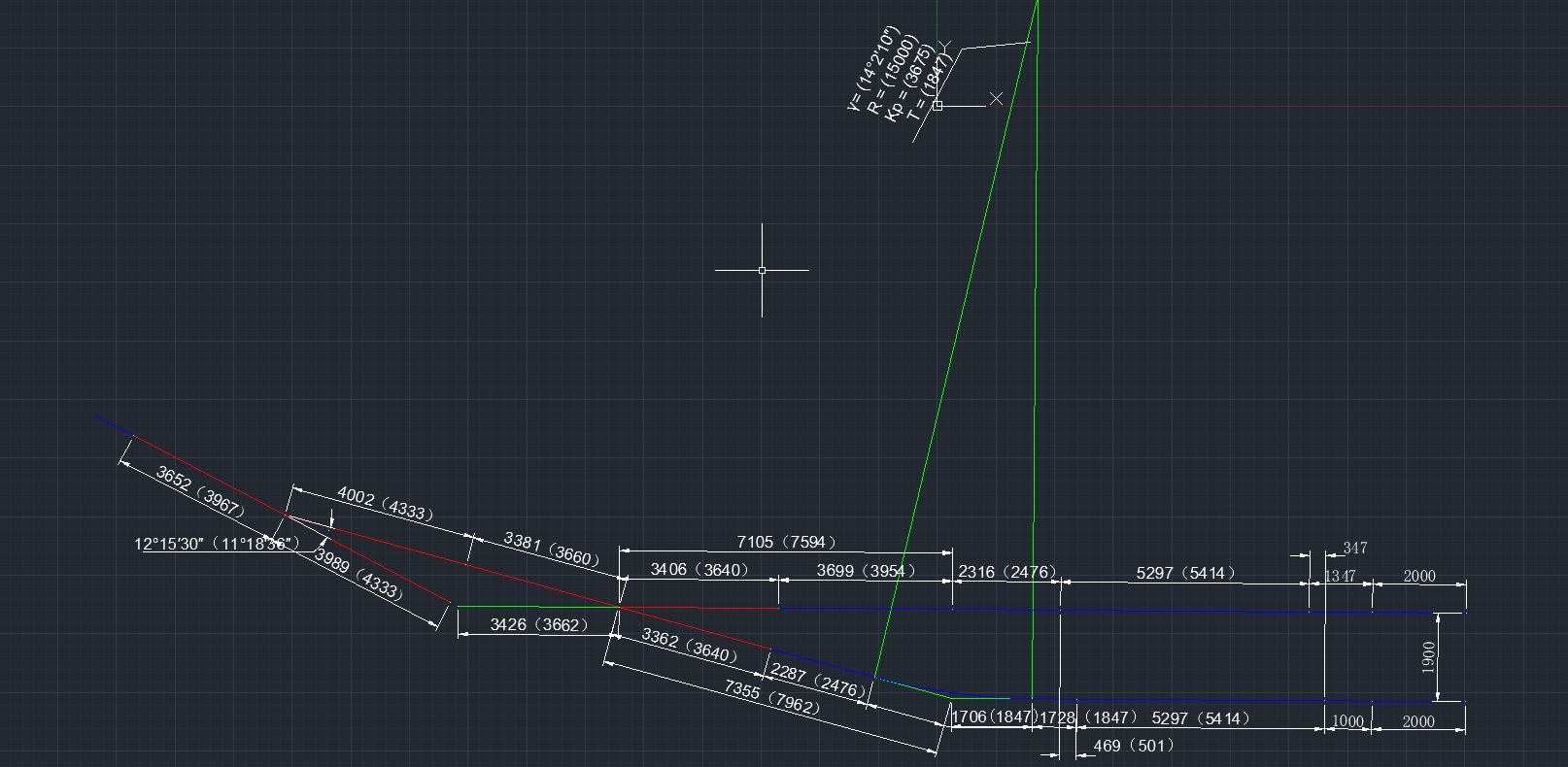

数值输入完毕点击“确定”按钮，打开Autocad  如图

斜巷

平巷

五、设计表格

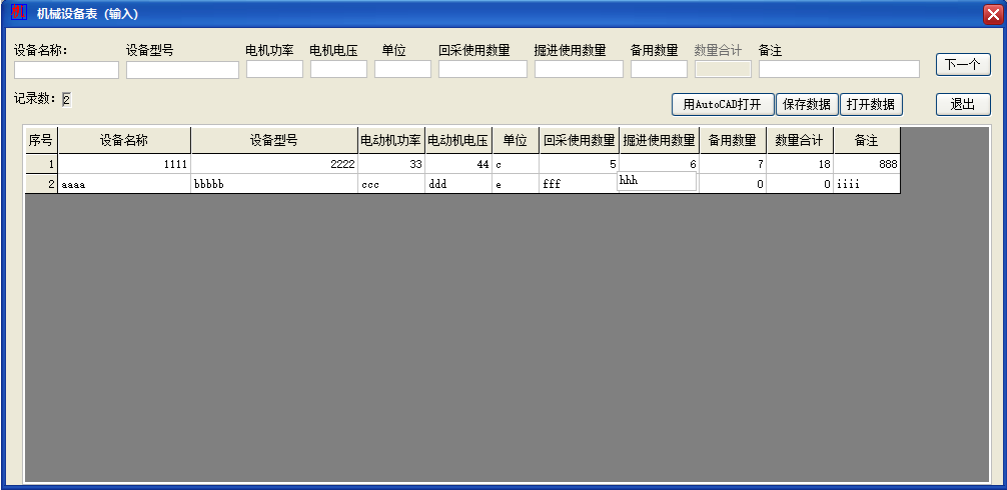

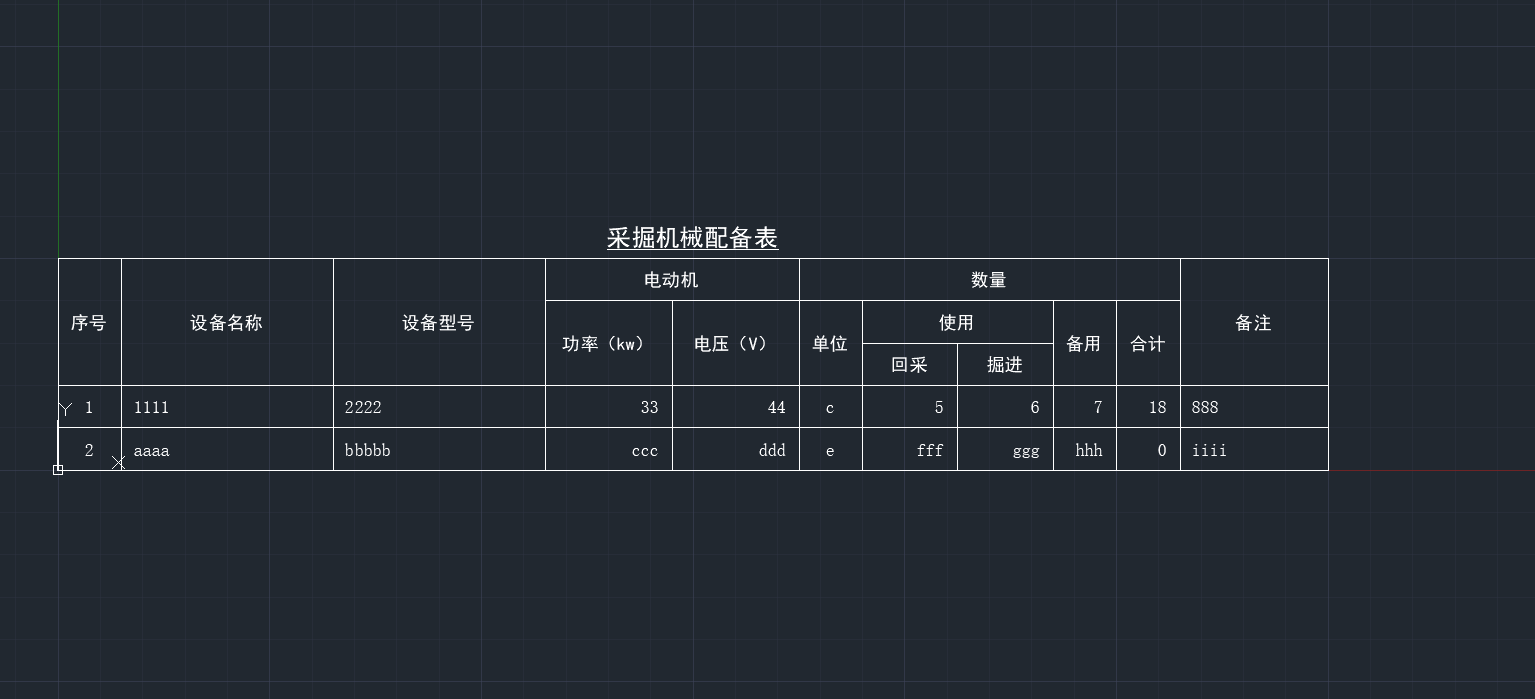

（1）机械配备表

此表格可用于初步设计的采区布置与机械配备图中。

   填完表格，单击“下一个”时，在预览表格中可以看到当前一条的状态，其中数量合计为自动计算；同时记录数增加1。
   单击“用AutoCAD打开”可直接在CAD中打开所绘制的表格；
   单击“保存数据”可把当前的数据存为txt文件；
   单击“打开数据”可以打开已存的txt文件，打开后可以进行修改，也可以在表格中直接修改。

如图所示

输入“设备名称”、“设备型号”、“电机功率”、“电机电压”、“单位”、

“回合使用数量”、“掘进使用数量”、“备用数量”、“备注”。点击“下一个”可继续记录，输入完成后”点击用AutoCAD打开

如图

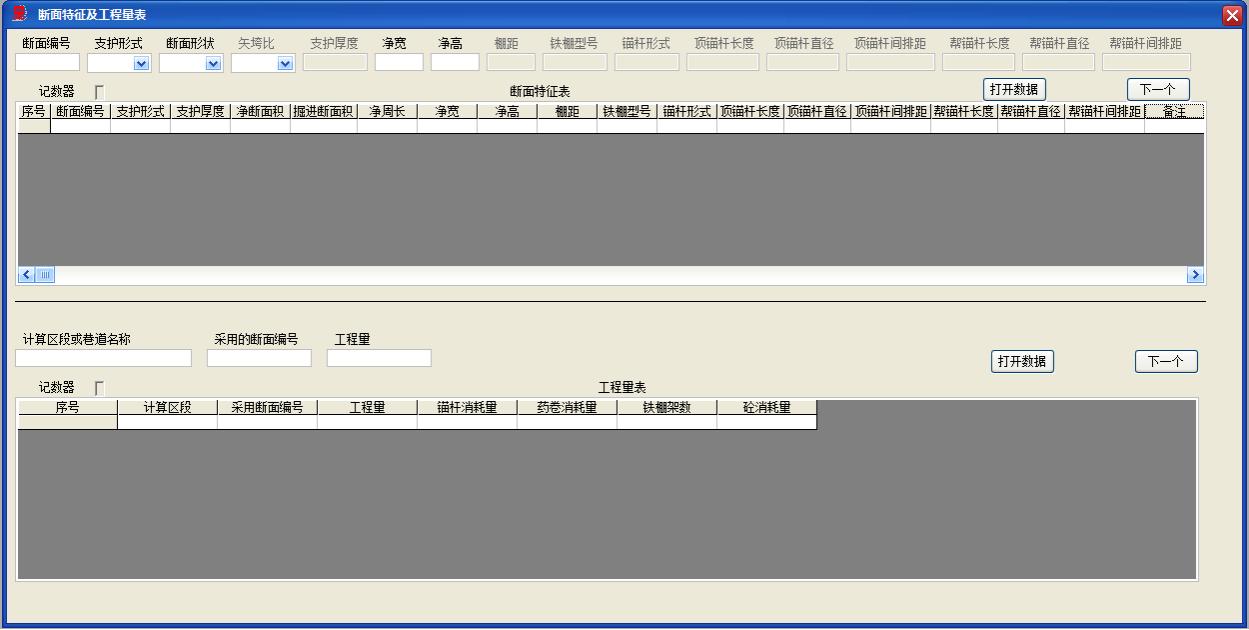

（2）工程量表

此对话框里有两个表格，一个是巷道断面特征表一个是工程量表，其表格操作同前

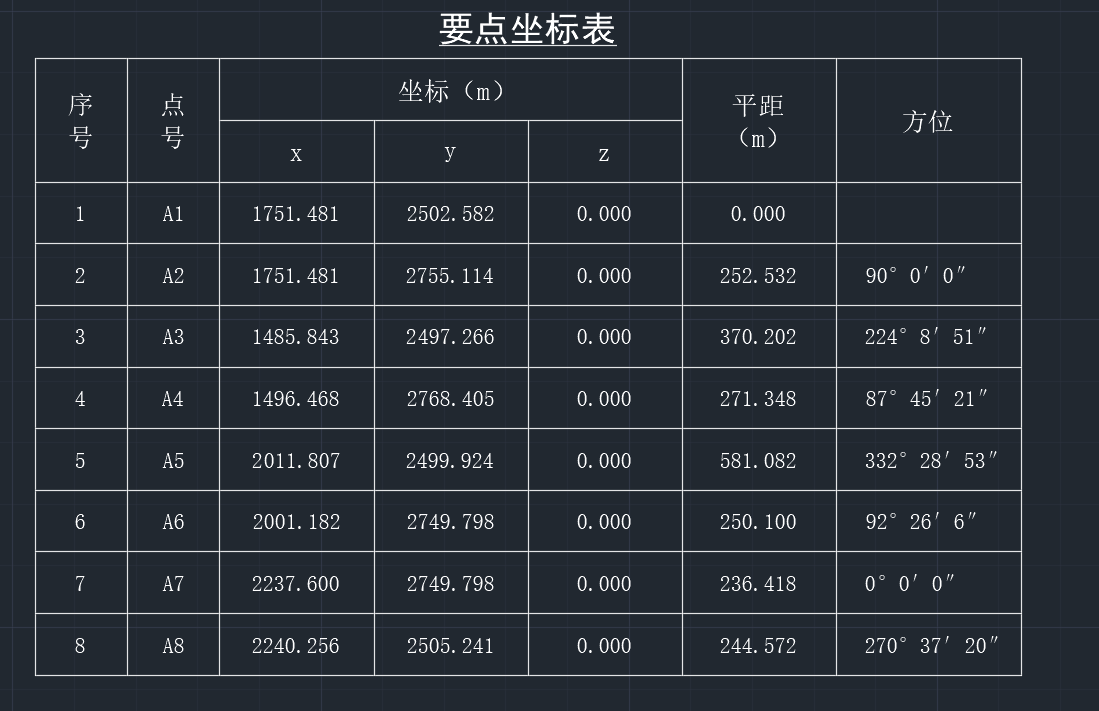

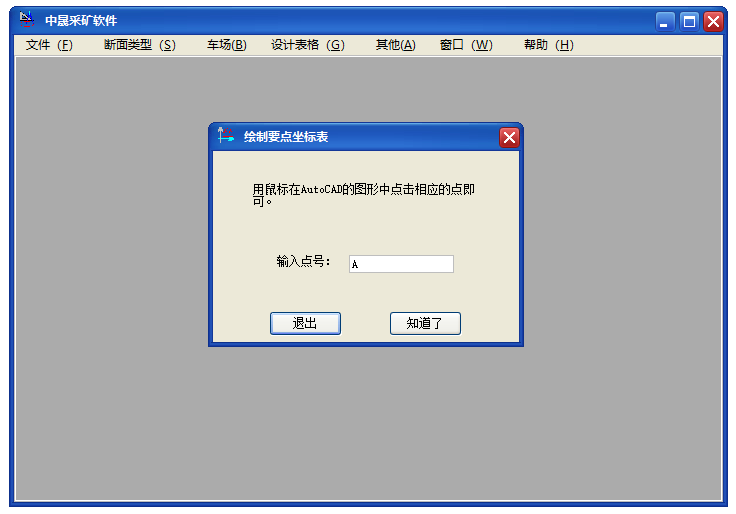

（3）要点坐标表

“要点坐标”是施工图中的一个要求，是把图中各个所需点的坐标和一些数据集中于一个表格中，只要在CAD中点击各个点即可。对话框中“输入点号”是指点的代表号，比如输入A，则其它各个点就会以A1、A2……输出。可按CAD中的提示进行取点和画表。

如图

点击设计表格内的要点坐标表

点击“知道了”

打开AutoCAD

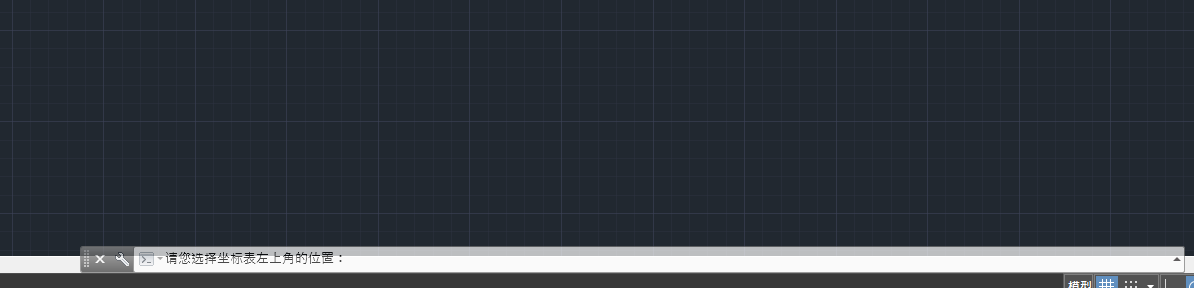

提示选择生成表格的位置

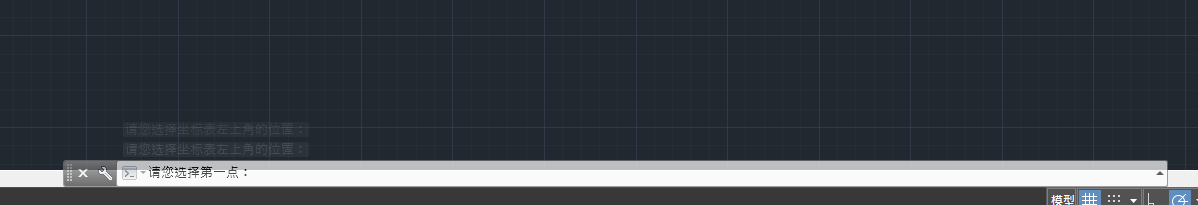

然后选择第一个点（之后可以一直选点，按esc或者空格结束）

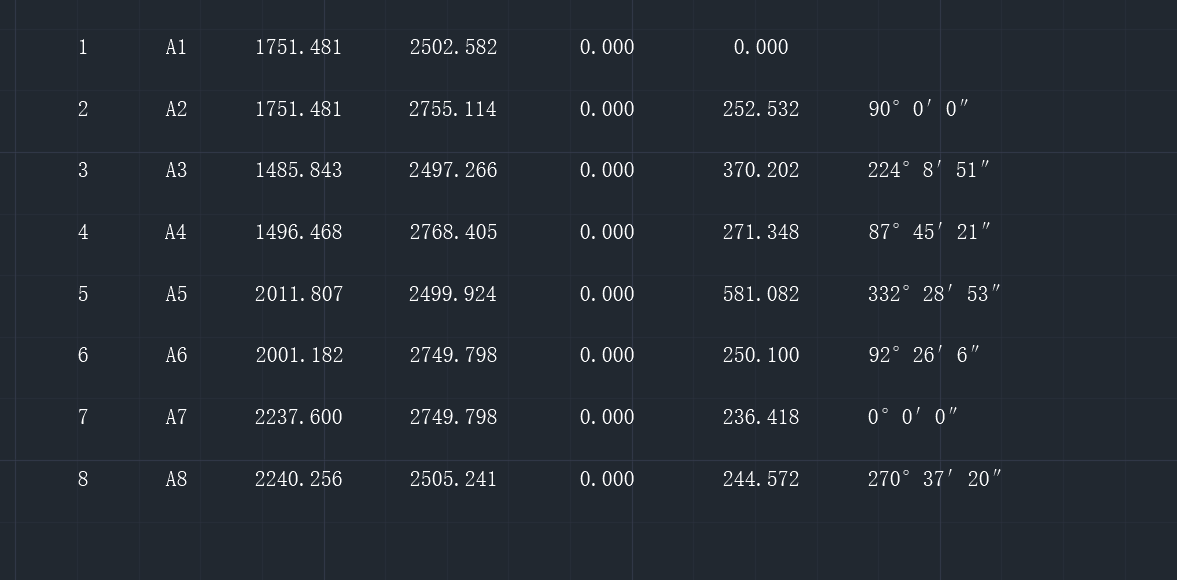

按esc或者空格结束，生成表格

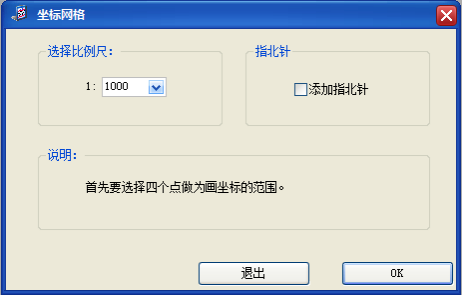

（4）坐标网格

对话框中的比例尺，按出图比例选定；
   在图中可以添加指北针；
   按CAD中的提示选中矩形的四个点，如果选择了添加指北针，则再点选所绘指北针的位置，就会自动生成坐标风格和自动标注坐标。

如图

点击“ok”打开CAD

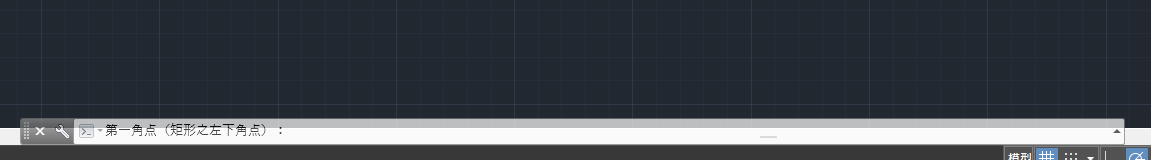

选择四个点（从矩形的左下、右下、右上、左上依次点击）

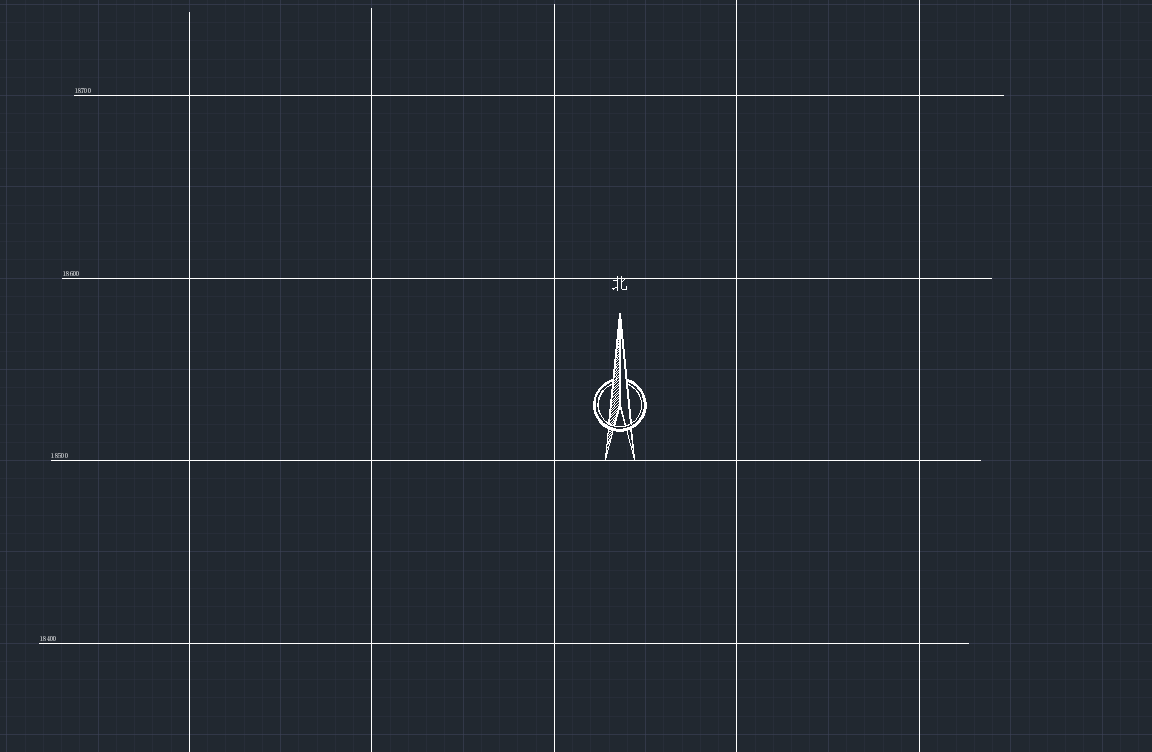

点击完成后，插入指北针，生成网格

如图

网格的横纵坐标都会显示出来

六、其他

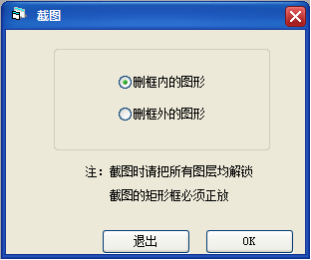

截图
   截图必须是矩形分界，在cad中用矩形绘出要截取的区域，然后在本程序中选择要删除框内或框外的图形，然后点OK进入CAD中，选中矩形，按回车。

七、窗口

在窗口中可见当前所打开的对话框，点击其中的某一项，可以使其为当前。
